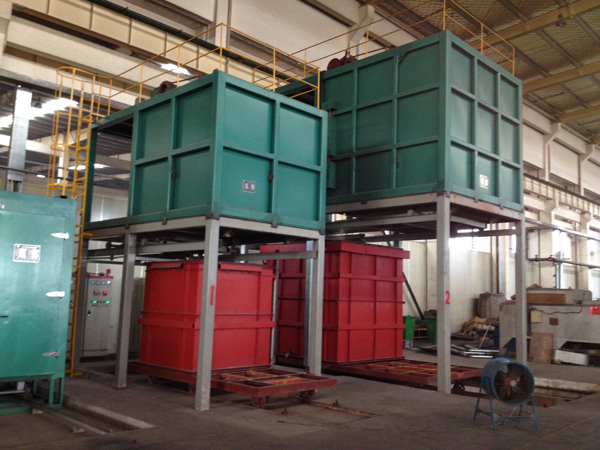

淬火炉是根据用户要求专门设计的非标电炉，主要用于铝行业各种工件淬火、加热等热处理用。

使用条件

1、 室内使用。

2、 环境温度在–5℃—40℃范围内。

3、 使用地区月平均大相对湿度不大于85%，同时该月平均温度不高于30℃。

4、 周围没有导电尘埃、爆炸性气体以及能严重破坏金属和绝缘的腐蚀性气体。

5、 无明显震动和颠簸。

结构简介

本炉由炉体、炉门、加热元件、通风机构及控制系统等几部分组成。

炉体由型钢及钢板焊接而成，炉衬内壁采用不锈钢板与炉壳连接成整体，炉体及炉胆夹层内填充硅酸铝耐火纤维作隔热之用。

炉门设计在炉体的下部，也就是说工件的进出是从下面进或出的。本炉体的下口开启，炉门的起闭动作采用机械传动的方式，通过电动机、减速箱、链轮、链条、道轨等完成。

加热元件采用高电阻合金的电阻带，通过专用的挂钩布置在内胆的两侧，与内胆绝缘。

通风机由鼓风机和导风板组成，鼓风电动机与加热元件有电气连锁，只有当鼓风机接通后加热元件才能通电，这样可保证加热元件能在通风循环的情况下工作。

装料筐和进出料车由型钢焊接而成，并进行水平重心调整，上下吊动。本电炉配备料筐及料车以确保用户能及时工作。进料时，料筐装在小车上，拉出及推进，进入炉体下部时，炉门开启而转扬机工作，钩住链条，把装料筐吊入炉内，关闭炉门进行加热。出料时，开启炉门，转扬机动作，把装料筐放入水池进行淬火处理，然后把料筐提出水面放在小车的平面上，链条脱钩，转扬机提升，把小车拉出，进行时效处理。

在炉体下部设有一水池，以便工件短时间内进入水池进行淬火处理。

控制部分采用可控硅、数显表等对温度控制及报警。

电炉在炉门起闭机构和装料升降机构上装有限位开关，此开关与控制柜电源联系，当工件升至高点时，接通炉门起闭电源，并接触加热元件电源。当炉门打开时，切断加热元件电源，并接通升降机构电源，使工件下降进行水淬火。
