用户参数：

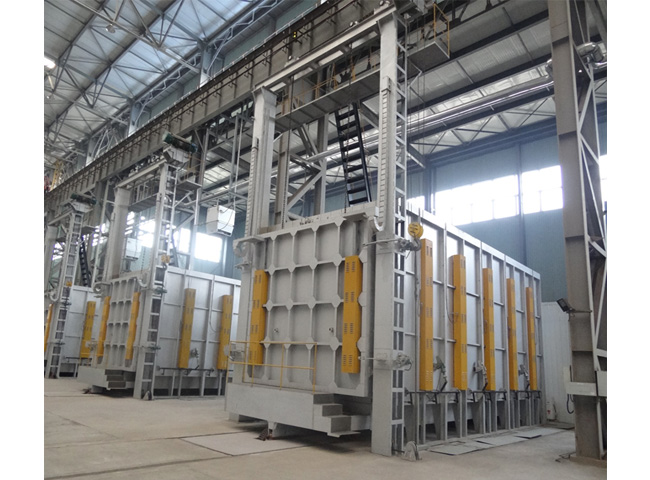

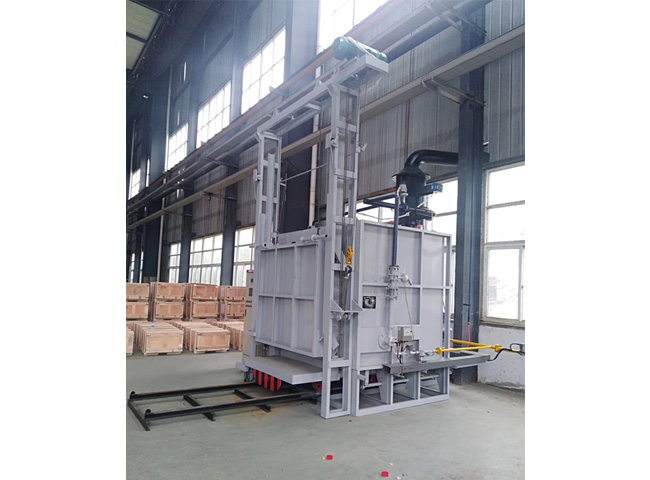

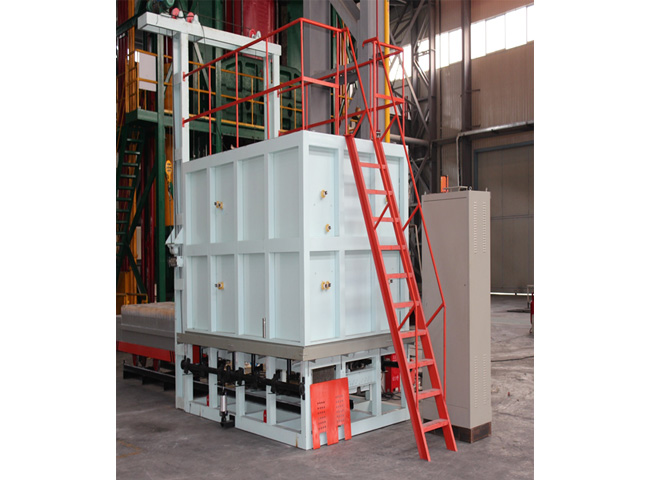

台车炉  1台

用于工件的工艺热处理。

有效加热区尺寸：≥1500×1000×1000mm(长*宽*高)

炉门开启高度：800mm

最大装载量：≥5T

额定温度：1200℃

工作温度：1050℃

温度均匀性TUS：±5℃；

控温精度：±1℃；

升至1050℃时间：≤150min

控温区数：4区

炉体外壳表面温升：≤40℃

一、主要技术说明

1、概述

HY-TL-1200台车炉是周期作业炉，是我厂在消化吸收国外同类产品的基础上研制开发的，主要中、小型特材的热处理需要。根据客户需要，我们将炉膛尺寸定为：1500×1000×1000mm(长*宽*高)

2、技术参数

（1） 设计功率：约110kw

（2）设备外尺寸：2800*2500*3500mm

（3） 最高温度：1200℃

（4） 额定电压：380V

（5） 相数：3P

（6） 频率：50HZ

（7） 加热区数4区

（8） 升温时间：≤150min

（9）空炉损耗：≤8%

（10）测温点数：4

（11）装载量：≥5T

（12）台车驱动电机：4KW

（13）加热元件材质：0Cr21Al7

（14）炉衬形式：全纤维炉衬 容重≥230kg/m3

（15）炉门开闭方式：电动升降、气缸压紧

（16）台车传动：电机传动，自行走式

（17）台车移动速度：6--8m／min

（18）炉门升降速度：6--8m／min

（19）（减速机）电机型号为YEJ132M-4
